智慧管廊
产品概述
  智慧管廊综合管理平台基于SOA构架理念,利用“物联网、GIS+BIM、大数据、虚拟现实、超融合”等多种技术手段,对地下综合管廊的日常监控、设备运行、环境监测、应急指挥、数据分析等日常业务实现标准化、智慧化、统一化管理,达到实时化监测、立体化展示、精细化管理、智能化控制、精准化决策、可视化运维的目的,打造符合国家标准的智慧化的城市动脉、百年工程。

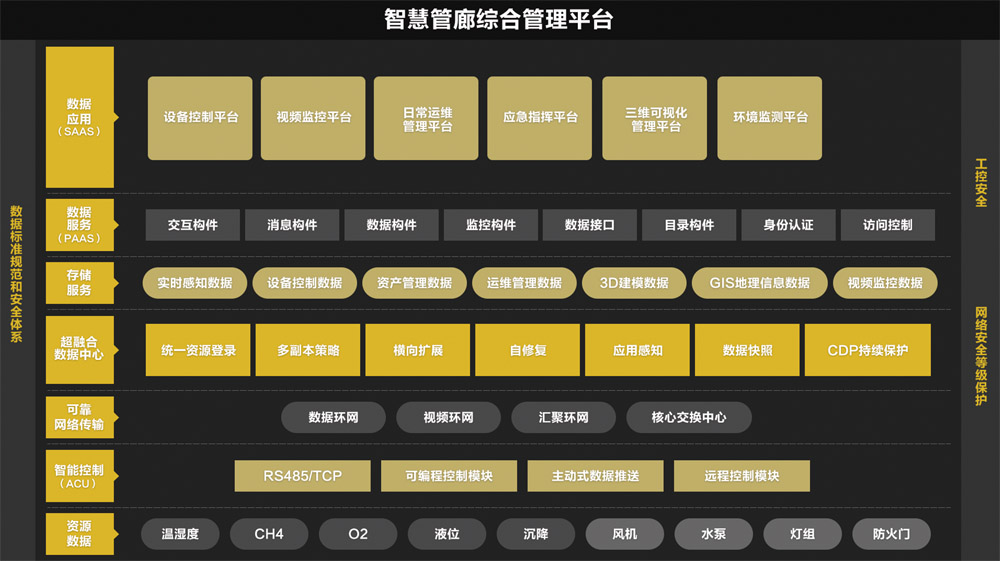

总体架构
  软件平台遵循扁平化、组件化设计思路,采用统一的数据交互和数据接口标准,平台各模块之间搭建松散耦合,对多种服务按照多层模式组织,实现所有业务和流程的统一监控和管理。
  平台底层运用智能感知、识别技术等通信感知技术,搭配公司自主研发的ACU控制设备,搭建物联网平台,对管廊设备进行智能化、自动化开关和远程控制。

  通过超融合数据中心为管廊全生命周期的管理提出完整的数据标准规范,数据更新和运营服务体系。

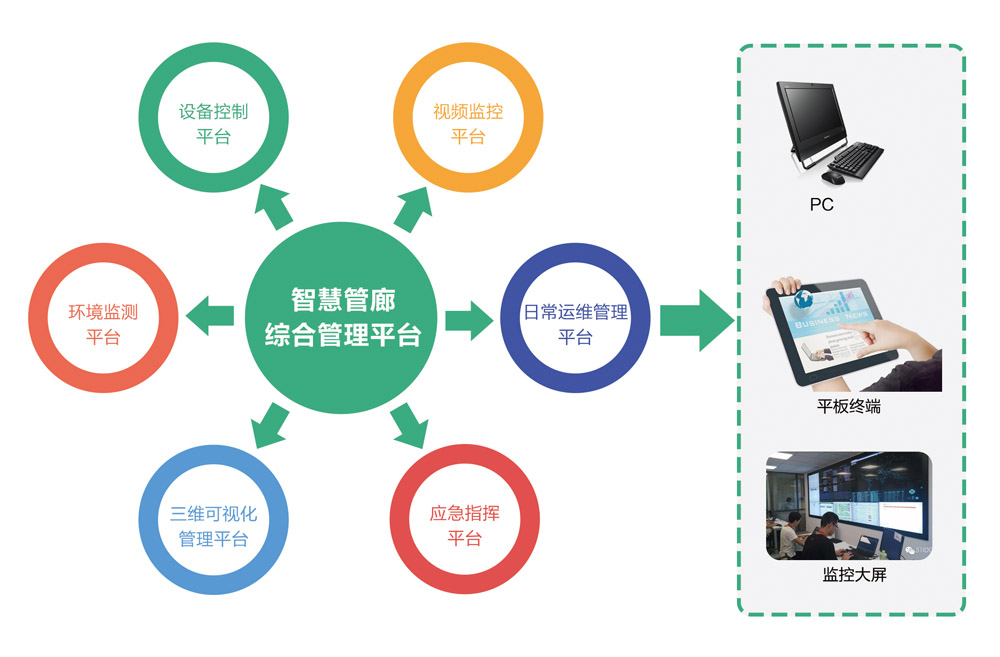

产品内容
  设备控制:设备控制平台,实现对管廊设备的自动化、智能化控制;
  视频监控:视频监控平台,实现对管廊24小时不间断视频监控功能;
  环境监测:环境监测平台,实现对管廊内环境数据的实时监测,保障管廊环境的安全、稳定;
  日常运维:日常运维管理平台,对管廊日常运维进行标准化、流程化的管理,保障管廊的平稳、可靠运行;
  应急指挥:应急指挥系统,对管廊应急指挥实现应急预案电子化、应急处置专业化管理,保障应急事件处置及时、准确。

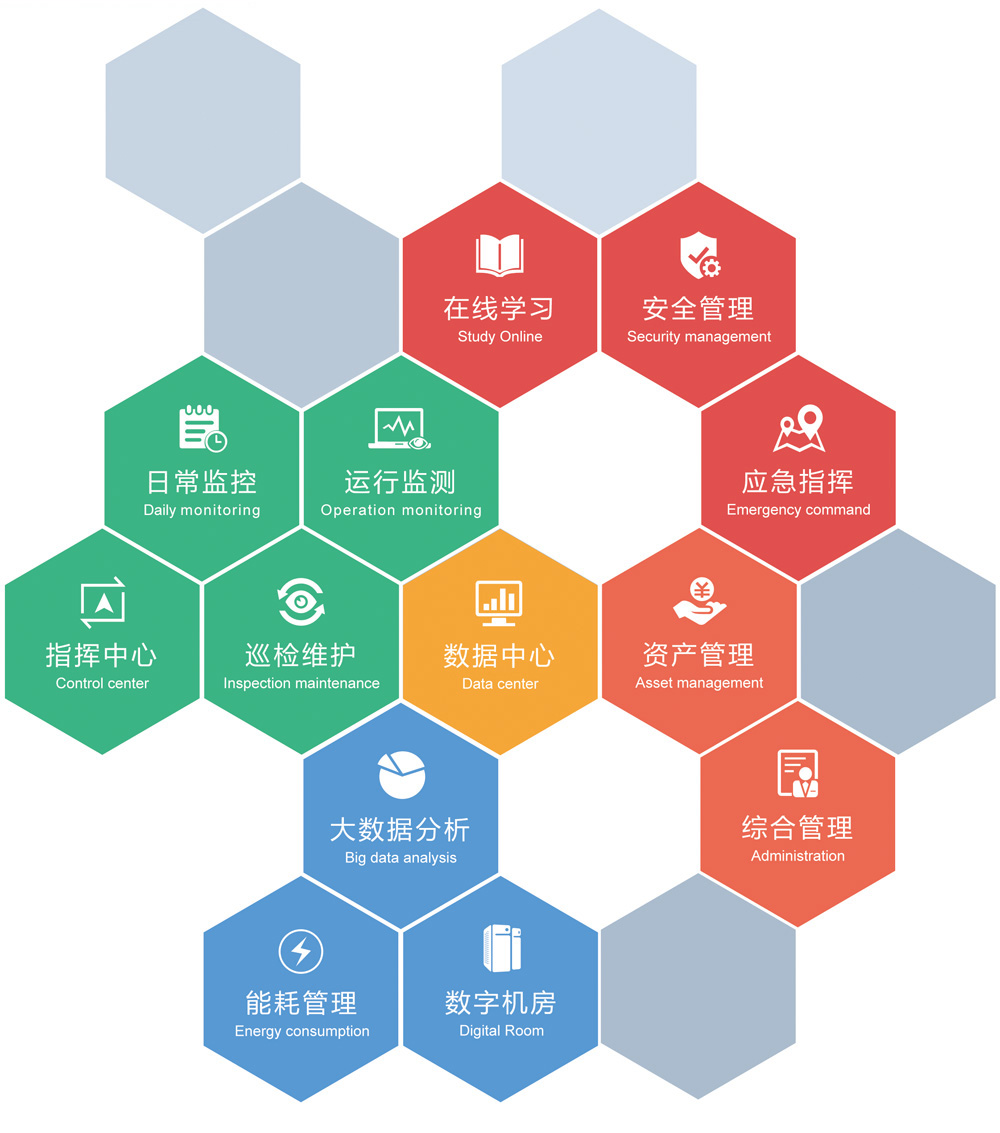

整体模块

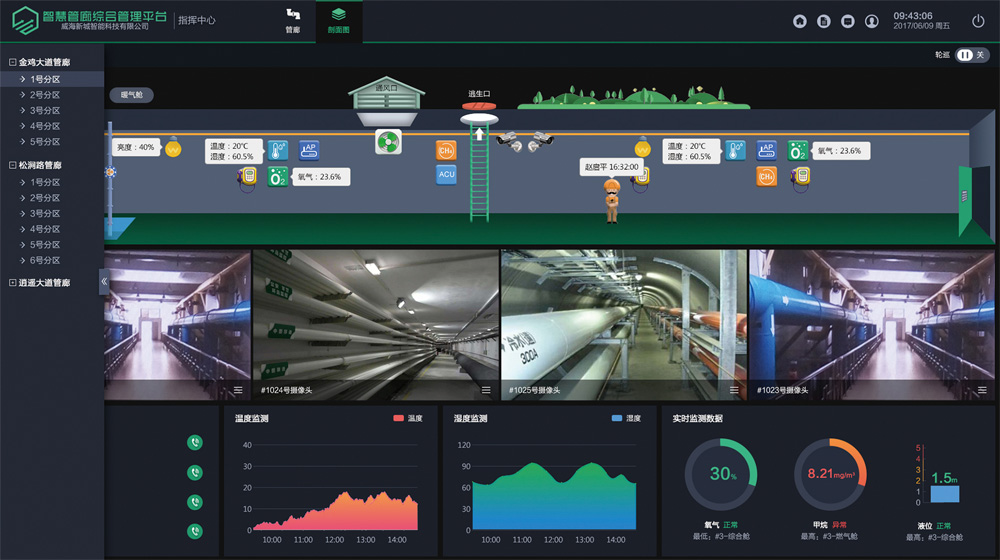

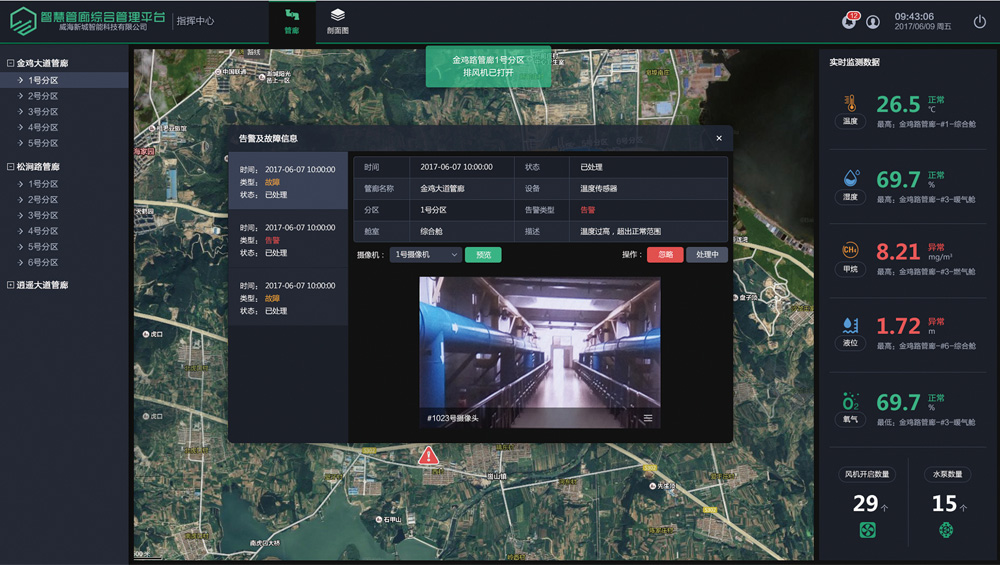

指挥中心

  建设管廊指挥中心“一张图”,通过GIS地图和剖面图在指挥中心大屏上实时显示管廊周边环境、管廊内环境监测信息、入廊人员位置信息以及管廊内视频监控画面、人员入侵信息、管廊告警信息、设备故障信息,并对管廊内灾害实时警报。通过轮巡功能,系统自动轮巡管廊分区,并在大屏幕上进行实时展示。

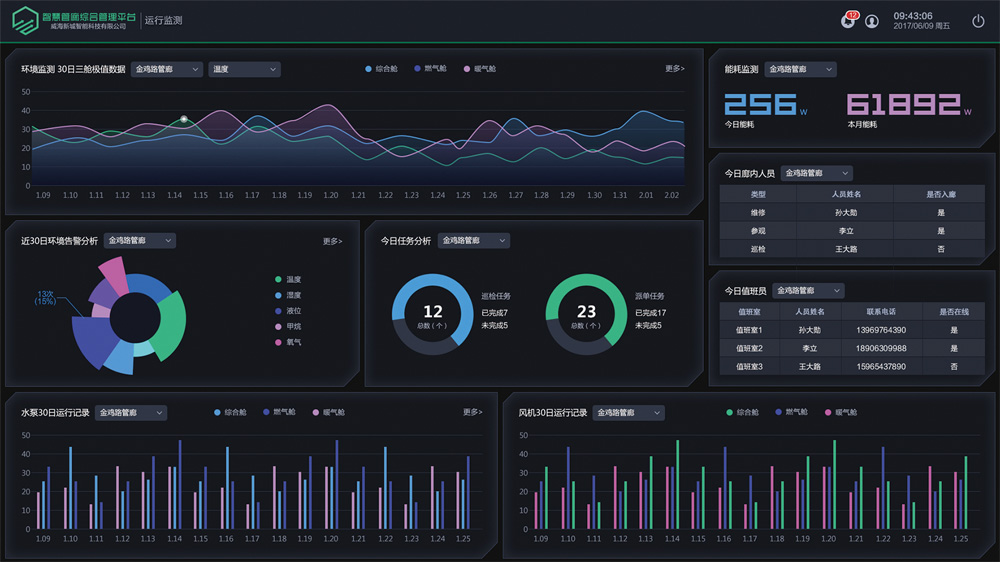

运行监测

  对管廊日常设备、管线的运行情况进行监测和统计分析。

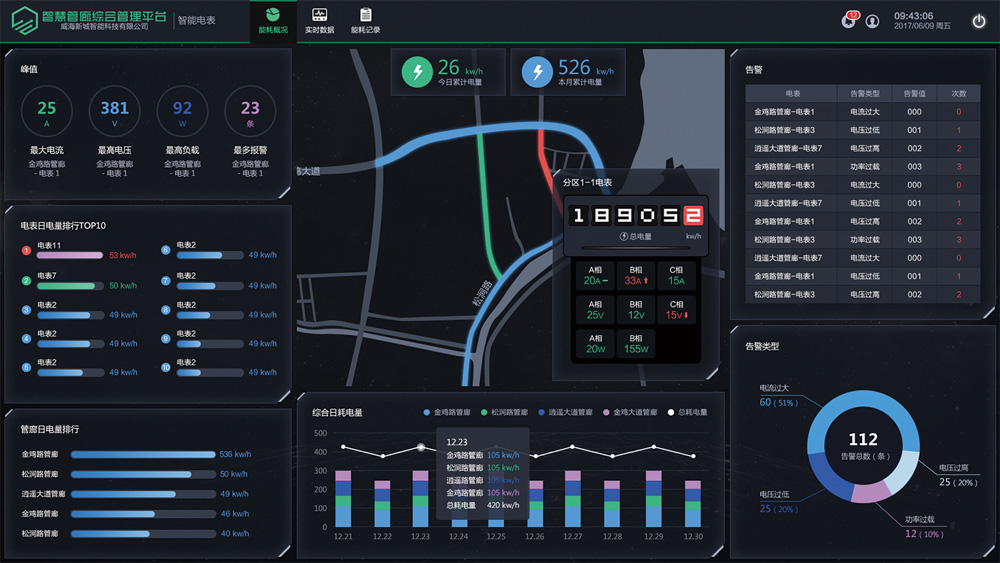

能耗管理

  对管廊日常能耗计量进行实时性监测,为管理者提供实时、准确、真实的数据支持;通过多维度的能耗分析,协助管理者进行节能方案的制定,实现管廊日常运维管理的节能减排,打造“绿色管廊”。

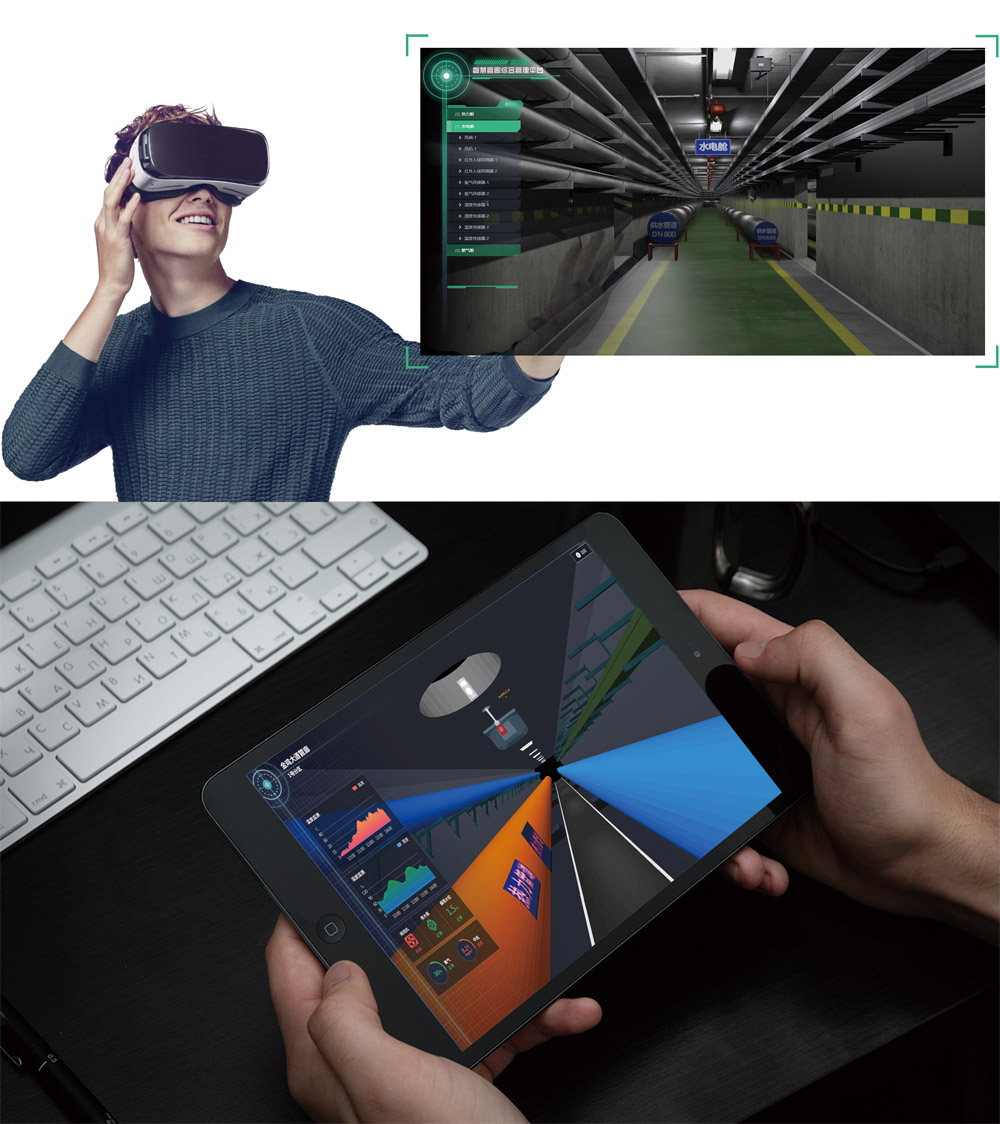

三维建模
  构建管廊的三维模型,并与VR设备相结合,建立全新的可视化的管廊管理体系;通过AR增强技术实现管廊内外同步的巡检方式。

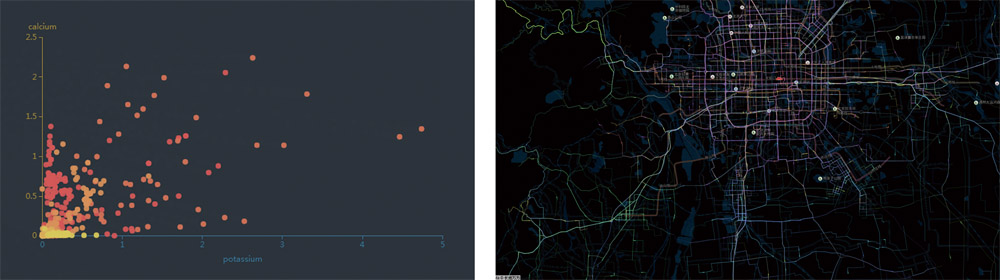

大数据分析
  对管廊内部的环境、设备运行大数据进行智能分析,为运维人员提供预警报告,为管廊应急指挥提供准确依据。

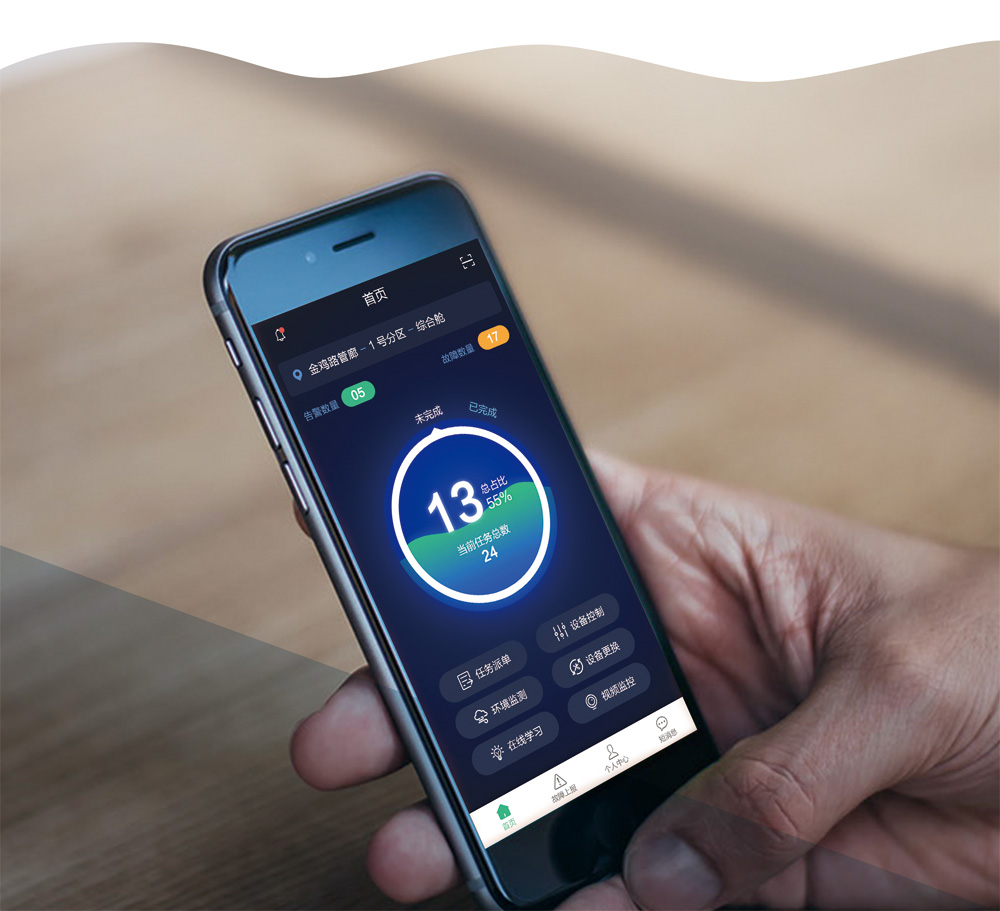

手持终端APP

  构建管廊手持终端管理平台,运维人员通过手持终端完成管廊的日常运维,实现异常信息上报、应急指挥信息查看、环境监测数据查询、设备远程控制、管廊资产管理操作,同时设立“直播功能”对突发事件进行实时视频直播,为管廊应急决策提供数据支撑。



硬件产品

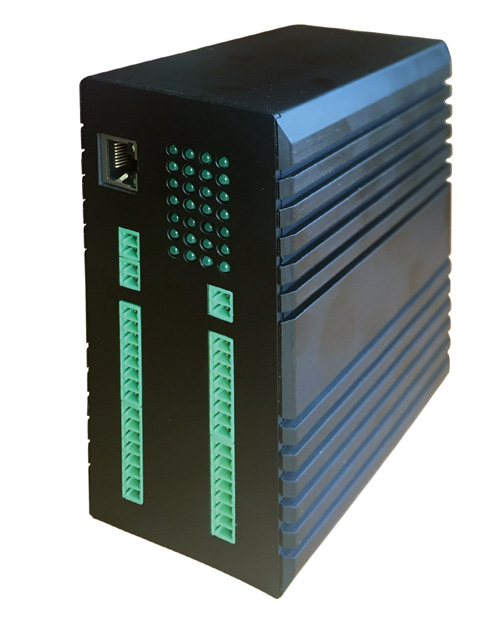

区域控制单元ACU
  区域控制单元ACU是新一代智慧管廊数据采集与设备远程控制一体化智能监控产品,满足严酷环境下数据采集、传输系统的设计需求,采用卡轨式安装方式。可广泛应用于分布式智能管廊控制系统、智慧楼宇控制系统、太阳能发电自动化系统、风力发电系统、微电网系统、综合节能系统、轨道交通及工业自动化等多种应用场合。


功能特性
  强固外壳设计,电路三防处理,适合现场恶劣环境
  支持 -40~80℃ 工业宽温应用
  工业级M1处理器、512MB Flash
  1个10/100Mbps工业以太网接口
  2个用户串口,RS232/485可选择,支持Modbus协议
  16路DI、8路DO,时间顺序记录SOE可达1ms
  可扩展输入输出模块,内置实时时钟(RTC)及蜂鸣器
  内置温度传感器及硬件加密,支持配置硬件看门狗

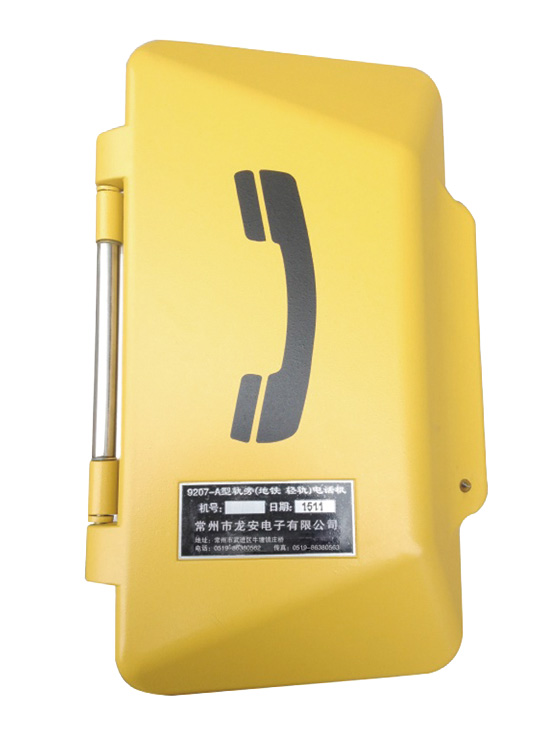

防爆话机

  本产品严格执行《GB/T15279-2002 自动电话机技术条件》、《MT209-1990 煤矿通信、检测、控制用电工电子产品通用技术要求》等所规定的标准。是专门为城市综合管廊的防爆区域设计的专用防爆电话。主要技术指标完全满足电话机国家标准GB/T15279-94要求。



功能特性
  采用全密封性式结构设计,具有防尘、防潮、防腐蚀、防爆作用
  挂式,无触点叉簧机构,话机、壳体一体化设计,可防止被盗
  机壳采用铝合金浇铸,壳体表面喷塑,新颖坚固
  防护等级达IP66,键盘为全密封带夜光轻触按键
  拨号键盘设有紧急呼叫按键,紧急情况下可单键直呼调度室
  具有自动关门挂机、热线功能

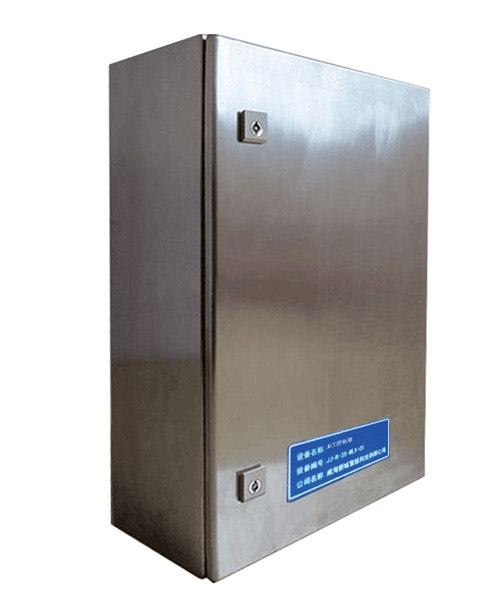

ACU控制柜
  ACU控制柜是管廊防火分区内集数据采集、数据交换传输和环境控制的工业级控制终端。柜体防护等级达到IP67,可满足管廊内严苛的环境。


功能特性
  数据采集:包括但不限于管廊内温度、湿度、氧气含量、可燃气、设备启停状态、设备故障状态等的采集,接口数可任意扩展。
  数据交换传输:数据传输采用工业级环网交换机,数据网与环控网物理隔离;集成语音模块,支持8~24路电话接入。
  环境控制:可编程逻辑控制器,实现设备管控和环境调控。
  一体化设计:一个设备满足防火分区内所有附属设施接入,逻辑清晰,布线简单。

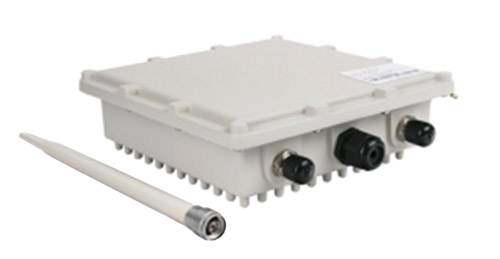

人员定位基站

  室外定位基站,可以支持ToF/TDoA两种定位方法,也支持无线精确测距,主要应用在远距离,高精度定位。基站采用有线和Wi-Fi 5.8G 两种回传的方式,通过有线回传的时候,可以连接到交换机再连接到计算引擎。无线回传支持多种组网方式,客户端模式/基站模式/Repeater方式,极大简化了系统的布线。5.8G Wi-Fi 为高功率,支持IEEE802.11AN,最高物理速率达到150Mbps,传输距离达到视距200米以上。



  通过网口进行供电,支持的标准的802.3af/at PoE供电,可以通过PoE 交换机集中管理。

功能特性
  802.15.4a UWB 无线
  高精度,测距精度可达5厘米(标准差)
  UWB高功率,视距工作距离大于100米
  高功率802.11AN 1ⅹ1 Wi-Fi
  外置全向高增益天线
  802.3af/at PoE 供电
  10/100M以太网
  IP65 防护等级

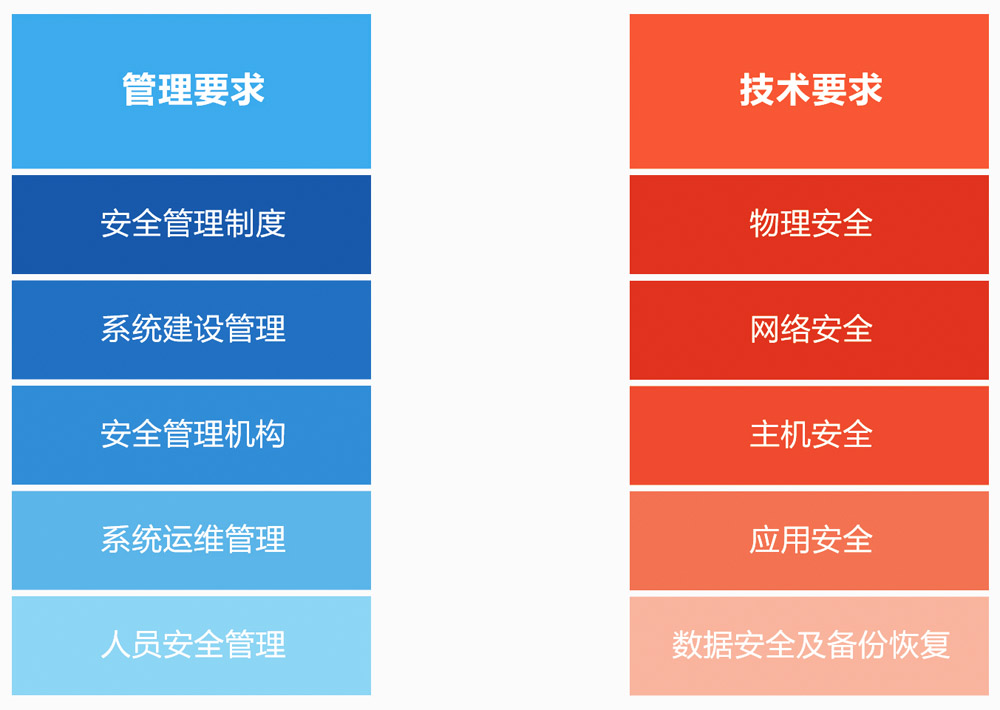

安全保障

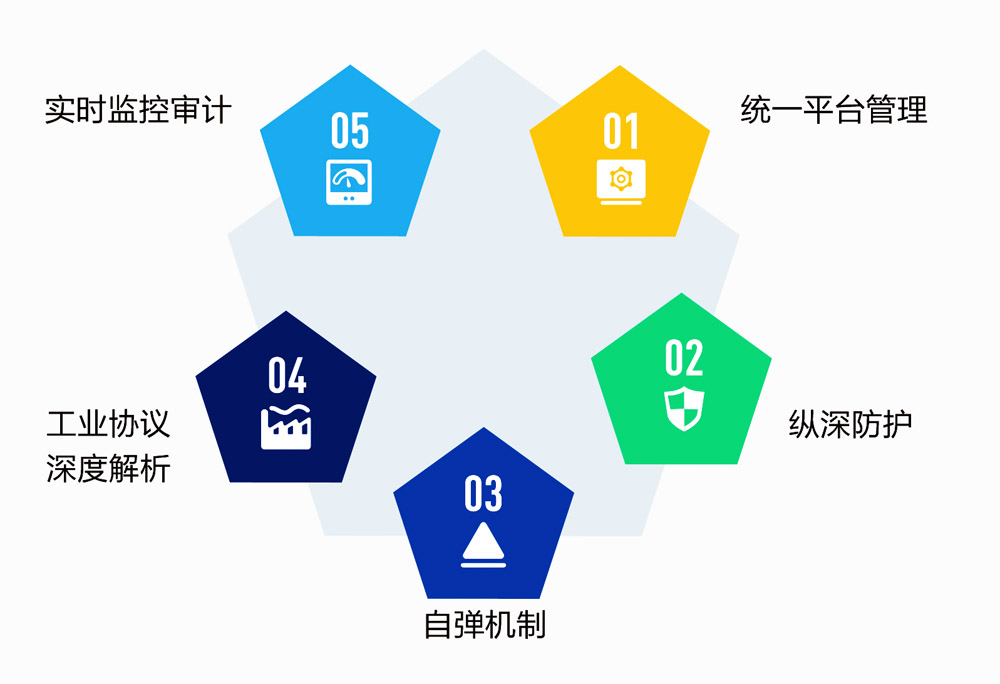

  工控安全:创建“本质安全”的工业网络环境,结合工业控制网络的常见架构,打造管廊特色的工控安全防范体系,保证管廊底层关键性基础设施以及控制系统的安全稳定运行。



  网络安全:按照《中华人民共和国网络安全法》规定,对地下智慧管廊综合管理平台按照网络安全等级保护(三级)要求进行建设。
